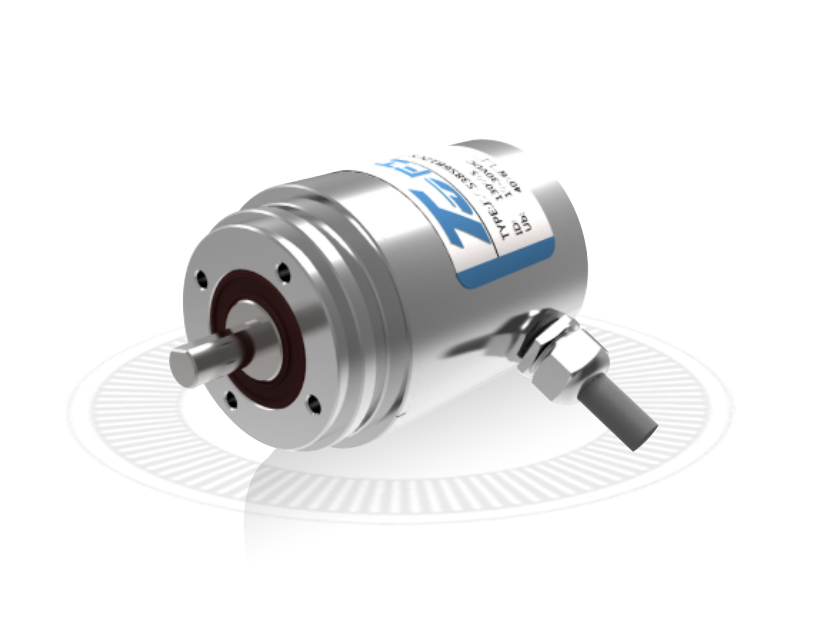

點擊圖片查看原圖
-

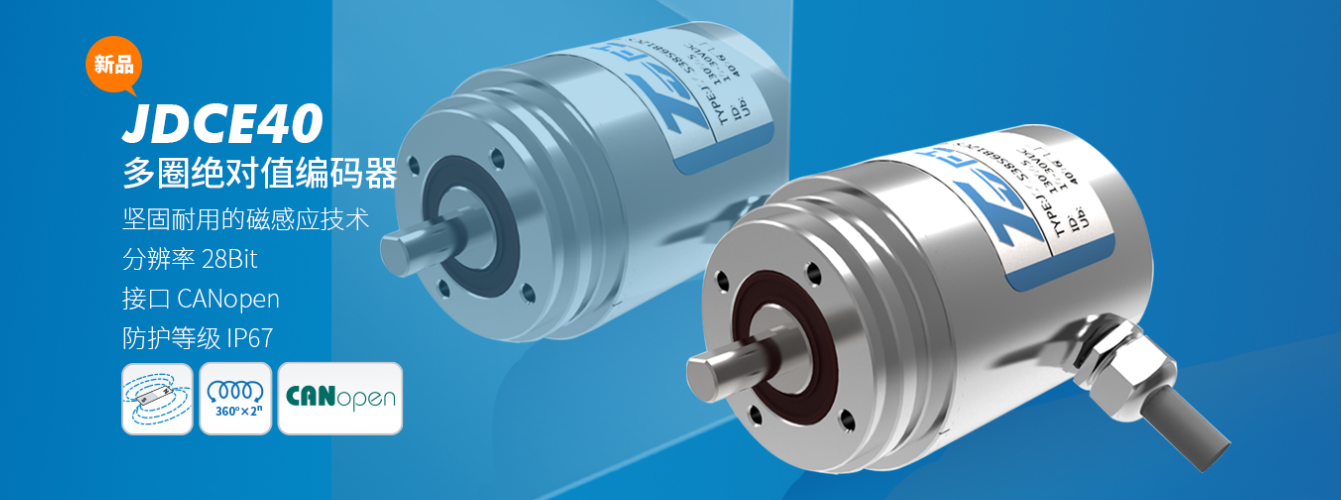

JDCE40系列
-
**值編碼器
-
感應原理 磁性
-
功能原理 多圈
-
外徑 Φ40mm
-
軸徑 實心軸Φ6mm、Φ10mm
-
分辨率 28Bit
-
每圈步數 16384/14Bit
-
圈數 16384/14Bit
-
接口 CANopen
-
工作電壓 DC10-30V
-
防護等級 IP67
技術數據 –機械參數
軸徑實心軸Φ6mm、Φ10mm
防護等級IP67
每分鐘**轉速4000 rpm
**軸負荷軸向≤20N； 徑向≤40N
沖擊100g，6ms
振動10g，10...2000Hz
主體材料鋁合金
外殼材料鋁合金
工作溫度-40℃...+85℃
貯存溫度-40℃...+85℃
重量≈180g
出線方式徑向出線
技術數據 –電氣參數
工作電壓DC10...30V
無負載時消耗電流＜60mA
接口類型CANopen
傳輸速率**1Mbit/s
輸出碼制二進制
波特率可編程設置，默認125kbit/s
從站地址可編程設置，默認節點ID為20H
計數方向可編程設置
抗 干 擾EN61000-6-2
發射干擾EN61000-6-4
接口電路保護浪涌保護（4KV） 、反極性保護 、ESD 保護（15KV）
