聚氨酯電纜廠家江蘇科盟電線電纜有限公司聚氨酯拖鏈電纜廠家直銷，我們主要是做柔性拖鏈電纜、隨行電纜、起重機電纜、行車電纜、卷筒電纜、電梯電纜、美標UL線纜、歐標CE線纜， 拖鏈電纜,高柔性拖鏈電纜 廠家直銷 耐油拖鏈電纜耐磨抗拉

科盟專業設計品質保證，廠家長期供應高柔性拖鏈電纜、扁電纜、卷筒電纜、伺服電機編碼器電纜、耐油電纜、聚氨酯防海水電纜、行車手柄控制電纜等系列，另外江蘇科盟電線電纜有限公司還可為客戶按要求訂制各類特種電纜！

江蘇科盟電線電纜有限公司愿與您共同發展！謝謝

【拖鏈電纜】基本說明

科盟拖鏈電纜適用于連續往復下的安裝，特別是工業作用下的頻繁彎曲場合，如現機械代化機械標準部件的拖鏈中及物流系統、操控系統、機械自動化系統等。數控、設備、沖壓、木材石材機械、玻璃與門窗機械、注塑機、機械（人）手、、重型機器廠、汽車制造、起重運輸設備、自動化倉庫、碼頭、消防車等的室內外環境需要屏蔽的高頻彎曲場所，特別是需要無差異和信號穩定的信息傳導與。

【拖鏈電纜】產品特點

（1）高柔性—拖鏈電纜采用多股精絞無氧銅絲做導體保證了線身的柔軟性；

（2）耐彎曲—優化成纜節距+特殊結構設計+精心選材，適用于高頻彎曲場合不斷芯；

（3）使用方便—芯線絕緣顏色可依據客戶要求訂制；

（4）抗電子干擾—拖鏈電纜整體鍍錫銅絲編織屏蔽密度85%以上，有效的抵抗了外部高頻電磁干擾；

（5）抗拉—柔性包裹材料-無紡布包裹線身+抗拉絲填充，在電纜來回彎曲運動是有效的起到緩沖作用；

（6）耐磨、耐油、防水、抗老化—特種柔性專用護套料（顏色可由客戶選定）彎曲壽命1000萬次以上護套不破裂；

（7）為用戶提供替代進口的拖鏈電纜 或者用戶要求較高的拖鏈電纜；

（8）扁平拖鏈電纜可多根并排**使用、有效的節省了電纜的安裝空間。

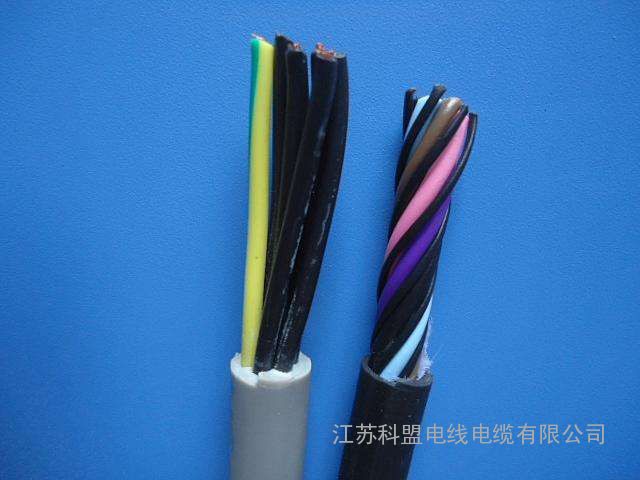

【拖鏈電纜】電纜結構

導體：拖鏈電纜多股精絞超細無氧銅絲做導體符合VDE0295 6類標準和IEC228 6類標準

絕緣：特殊改良復合材料絕緣或者PE材料絕緣

顏色：≤0.5mm?顏色標識，棕、黑、藍、紫、粉紅、橙

＞0.5mm?黑色數字白色號碼編號，3芯以上帶有黃綠接的線

內襯層：特殊無紡布包裹纏繞

內護套：可選

屏蔽：鍍錫銅網編織屏蔽，密度85％以上

護套：拖鏈電纜特種彈性體外護套材料/PUR材料，顏色可自行選定。

【拖鏈電纜】技術指標

導體阻抗20度：20 M Ohm.Km

測試交流電壓：50Hz 3000V

額定電壓：U0/U ＜ 0.5mm? 300/300 V

≥ 0.5mm? 300/500 V

測試電壓： U 3000V符合DIN VDE 0281第2部分

溫度范圍：℃ 常規拖鏈電纜使用溫度-30℃～+80℃

（科盟特種拖鏈電纜可訂制使用溫度-55℃～+105℃）

拖鏈電纜持續運動時的**小彎曲半徑：4× 電纜外徑

【拖鏈電纜】安裝要求

聚氨酯拖鏈電纜生產廠家淺析移動高柔性拖鏈電纜安裝時通常需要注意的幾點：

（1）建議高柔性拖鏈電纜分開并排安裝，在不同直徑的電纜要一層層的進行安裝或是并排安裝的情況下，我們建議使用分離器。

（2）電纜外徑大于0.394英寸（10mm）的高柔性拖鏈電纜不能使用分離器，此時的高柔性拖鏈電纜應該寬松的放置在導管中，然后再放入拖鏈，導管的橫截面需要經所有的電纜橫截面的和還要大很多。

（3）高柔性拖鏈電纜在分離器中需要能自由**，處于考慮高柔性拖鏈電纜直徑和拖鏈的內部尺寸之間必須要有10%的自由空間。

（4）請注意：高柔性拖鏈電纜經過拖鏈和彎曲處時不能受力，如果有幾層纜層，那么在彎曲處高柔性拖鏈電纜之前需要有相應的間隙。

（5）要注意：拖鏈中的電纜敷設不能有扭轉的情況，所以要在安裝前先從電纜盤只放下來的電纜。

（6）拖鏈或邊接處的重量分布要對稱，重的電纜要對著拖鏈靠外敷設，而較小的高柔性拖鏈電纜則要鋪在中間。

（7）所有高柔性拖鏈電纜的固定點和拉動電線的設備上都要安裝消除拉力負荷的夾具，在外護套上只能大面積夾住，避免芯線收到擠壓，同時也要避免高柔性拖鏈電纜移位。

（8）通常應該只使用高柔性拖鏈電纜，要嚴格遵守我廠規定的高柔性拖鏈電纜允許的彎曲半徑。

（9）如拖鏈有損壞時，電纜也應該更換，因為高柔性拖鏈電纜同時也收到拉伸。

（10）安裝高柔性拖鏈電纜或者其他移動場合電纜時，應充分將電纜內應力去除（如有內應力情況下），可采取自由懸掛數日的方法。

拖鏈電纜,高柔性拖鏈電纜 廠家直銷 耐油拖鏈電纜耐磨抗拉 品質保證 使用方便 廠家直銷 快速交貨！

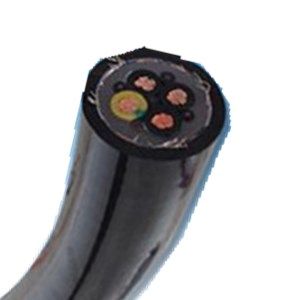

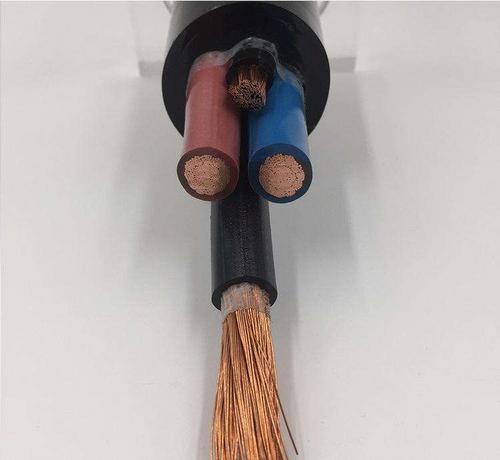

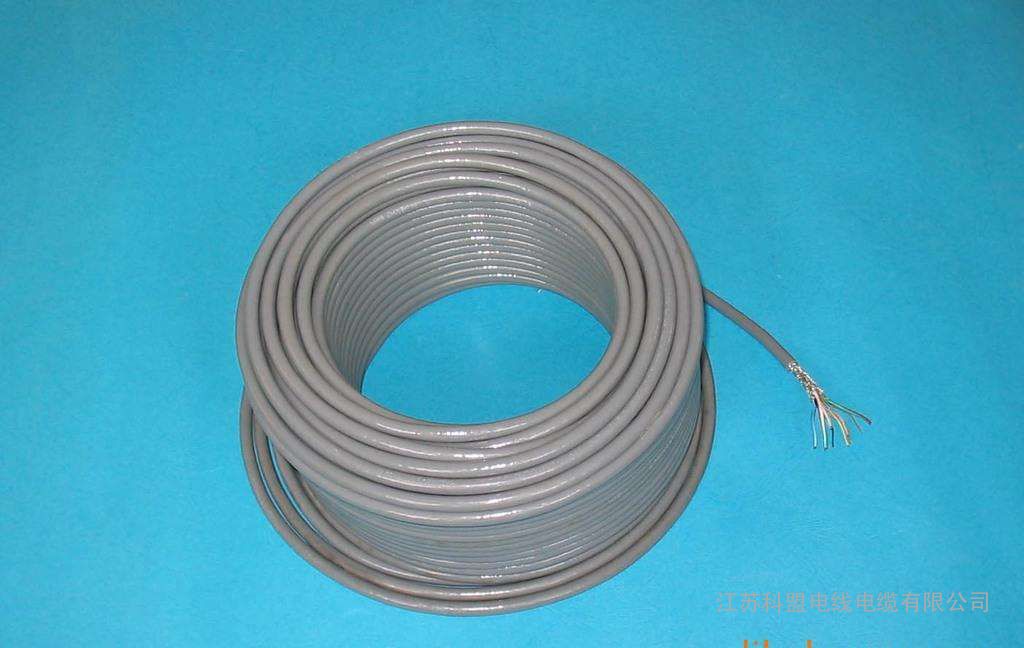

聚氨酯拖鏈電纜　

應用范圍

適用溫度范圍　-50　至　 80°C

非屏蔽型電纜的彎曲半徑只有電纜外徑的5倍

聚氨酯拖鏈電纜適合安裝于現代化的自動化生產線，不僅在室內，而且可在露天安裝，使用壽命極長

　　　　　適用于干燥或潮濕的室內，強應力緩釋或強制引導的自由連續往復運動下安裝，工業使用環境下的頻繁彎曲場合。如木工機械、機床加工設備、物流輸送系統、機器人、起重設備場合等

對絞節距短，抗串音特性、適用于高速信號回線的配置場合中

　　　　產品特性：

　　　　　防水、防油、耐寒、防腐蝕、防紫外線、耐磨、阻燃，耐彎曲（頻繁彎曲：1000萬次以上不斷芯）

　　　　適用于快速移動安裝場合。

　　　　　電纜結構：

　　　　　導體：采用多股超細精絞無氧銅絲，符合VDE0295CLASS 6類標準

　　　　　絕緣：特殊PVC混合或TPE(客戶可選）

　　　　　顏色：≤0.5mm　顏色表示：棕、黑、藍、紫、粉紅、橙

　　　　　　普通機械應力下，適用于潮濕環境中的機械工具和傳輸線產品特性

電纜外徑極小，是現有拖鏈系統中彎曲半徑的電纜

其絕緣料和外護套材料確保電纜可抗任何工業應用環境中的機械磨損和化學侵蝕

無鹵材料　?　耐低溫至　-40°C，仍保持柔性　?　抗微生物、抗水解　?　不粘連

聚氨酯外護套的阻燃特性符合VDE 0472　第　804　部分，B類試驗(IEC 60332.1)

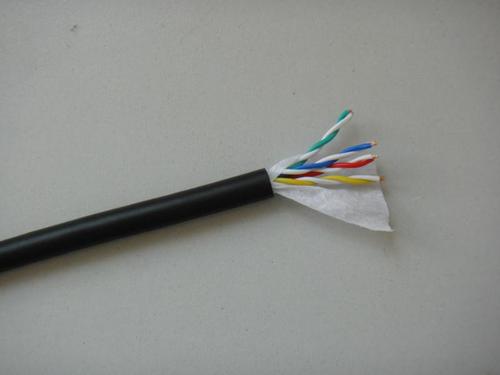

用于較長的拖鏈行程電纜結構　

采用多股細絞超細裸銅絲

TPE　芯線絕緣

黑色芯線白色數字編號

帶有綠/黃雙色接地芯線標識

絕緣芯線絞合小節距成纜

無紡材料包覆

特制聚氨酯外護套

銀灰色　(RAL 7001)

無紡材料包覆之外，TPE　內護套

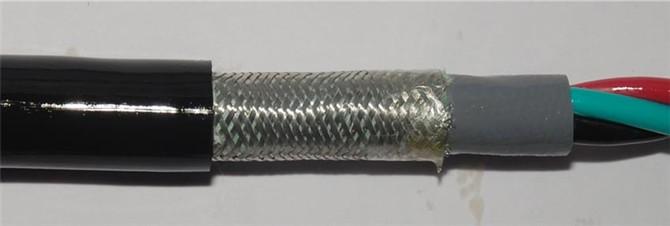

鍍錫銅絲編織屏蔽

特制聚氨酯外護套

銀灰色　(RAL 7001)

　技術參數　彎曲半徑　

移動安裝：　5 x　電纜外徑

固定安裝：　3 x　電纜外徑　

移動安裝：　7,5 x　電纜外徑

固定安裝：　4 x　電纜外徑　芯線標識　黑色芯線白色數字編號(VDE0293)

　導體結構　VDE 0295第6類導體采用多股細絞成束超細裸銅絲

絕緣電阻　> 1TΩ　x cm　芯線接地標識　G=有綠/黃雙色接地標識, X=無綠/黃雙色接地標識　工作電壓　300 / 500 V　測試電壓　3000 V　符合標準　VDE 0245/0281　使用溫度范圍　固動安裝：　-40°C　至　 80°C

移定安裝：　-50°C　至　 80°C G=有綠/黃雙色接地標識; X=無綠/黃雙色接地標識。　

聚氨酯具有許多優點:

a.　不容易因各種環境因素像PVC　那樣老化變硬,也不會像PE　那樣老化而應力開裂,導致電纜的電氣性能和耐環境性能降低。

b.　有著與橡膠一樣的耐磨、柔軟、耐侯性好的特點,但其加工工藝卻比橡膠簡單得多,可以像PVC、PE　等材料一樣加熱擠出,而不需進行硫化。

c.　在- 60　℃低溫情況下,仍能保持良好的彎曲性能,即使以很小的彎曲半徑彎曲多次也不會出現開裂。

d.與其它各種電纜用材料(如芳綸、無紡布、銅絲等)　的黏合性比較好。

因此在一些使用要求較高的場合,如礦用、油井用、核電站用、艦船用以及一些野戰電纜,都可以采用聚氨酯材料作為護套,以滿足這

些場合的使用要求。現在聚氨酯材料正逐步取代PVC、各種合成橡膠等作為電纜的外護套,用于各種惡劣的環境中。

聚氨酯電纜護套材料的性能為

[1 ] :硬度范圍寬

(Shore A15　～D90) ;　耐磨,約為天然橡膠的3　～5倍,能完全滿足GJB 973A　—2004　的耐磨性能要求;

在相同硬度下,比其它的彈性體承載能力高;低溫柔順性好,在- 60　℃的低溫下仍具有良好的彎曲性

能;不受臭氧侵蝕的影響;耐輻射,在105　～106 Gy的輻射劑量下仍具有滿意的使用性能;聚醚型聚氨

酯材料抗霉菌性能較好,抗霉等級一般為0～1 ;廣泛的耐油、脂以及酸、堿等化學品特性。

另外,應注意聚氨酯護套材料的長期工作溫度一般不能超過

100　℃,否則容易發生黏連。

這種控制電纜是為需要高度彎曲，高度耐磨，連續快速運動設計而成。這種電纜作為控制連接線廣泛用于：拖鏈系統，機器人，和移動驅動系統。

　　　防水，抗菌，阻燃等特性使得該電纜在拖鏈系統的優勢得到的發揮，也使機器停頓次數可以小化，使得拖鏈系統可以減少昂貴的停機次數。

表1　阻燃型TPU　與其他常用電纜護套材料的比較

項目名稱無鹵低煙阻燃TPU PVC　天然橡膠氯丁橡膠無鹵低煙阻燃聚烯烴

使用溫度/℃　－　65　～　 90　－　40　～　 80　－　60　～　 80　－　50　～　 90　－　25　～　 70

抗張強度/MPa 20　～　50 12　～　18 7　～　25 10　～　28 10　～　15

斷裂伸長率/% 300　～　700 150　～　300 300　～　700 300　～　800 150　～　300

體積電阻率/ (Ω·cm)

聚氨脂材料具有較高的拉伸強度、較優的耐磨性。耐各類油脂及溶劑的侵蝕、耐低溫、耐電子、磁場的輻射。廣泛用于化工、輕工、紡織、建筑、家電、交通運輸、航天等領域。

二、電纜特性：

1.聚氨脂材料性能穩定。

2.有著與橡膠一樣的耐磨、柔軟、耐高低溫的特點，但其加工工藝卻比橡膠簡單。

3.在-60℃低溫的情況下，仍能保持良好的彎曲性能。

三、電纜結構：

導體：采用99.999%退火抗拉特種無氧銅

絕緣：進口PUR復合料

顏色：依據客戶指定

加強：多股**棉線填充、非金屬抗拉導體或電纜專用柔韌鋼絲（可選）

護套：PUR/TPE復合料

四、詳細參數：

移動速度可達到3-5米　/秒（實驗數據6米/秒）

使用壽命可達萬次（實驗數據2000萬次）

使用溫度：-60℃~130℃。

產品型號涵蓋：1-60芯，0.2-180平方所有型號的聚氨酯電纜電纜。

　　　柔性PUR/TPE聚氨酯高耐磨，耐低溫專用電纜【護套：護套PUR/TPE復合料，耐油、耐磨、耐弱酸堿、耐彎曲、耐撕裂、防紫外線、耐低溫（零下60度正常使用）；絕緣：進口PUR/TPE復合料；移動速度可達到3-5米　/秒（實驗數據6米/秒），使用壽命可達萬次（實驗數據2000萬次）；使用溫度：-60℃~130℃。

科盟電線電纜售前服務：

如客戶需要，可幫助選擇合適的產品型號規格，按客戶的特殊要求，協助設計所需產品，盡努力滿足客戶的要求，做到讓客戶滿意！
科盟電線電纜售中服務：

嚴格按合同技術要求及國家有關電纜標準組織生產，保質保量，按期交貨。因用戶選型錯誤，訂購數量不足或特殊情況要求提前供貨，本公司將非常重視這一情況，嚴肅處理，優先安排生產，盡努力滿足用戶要求。在質量存在或發生的質量問題，科盟電線電纜也將積極協助解決，力爭滿足用戶合理要求。因用戶設計變更，產品規格、型號、數量有所變動，科盟電線電纜將認真對待，嚴肅處理，努力滿足用戶要求；如果用戶所訂購的產品超過實際需要或因設計變更原訂購產品不能繼續使用，我公司將積極配合用戶做好善后處理工作，減輕用戶負擔。不斷完善企業的管理，進一步提高產品質量和營銷服務質量，追求盡善盡美，滿足用戶的需求。
