產品簡介

綠色建筑墻板養護窯主要用于輔助集成化預制板的生產工藝，可實現集成預制板的搬運、存儲、堆垛、養護等功能。該設備由窯體、行走機構、升降機構、存取機構、液壓系統、電氣控制系統和加濕溫控裝置等七部份組成。該產品采用自動化控制系統，能夠在生產線上自動識別、自動抓取、自動存取等作業，并通過窯體內保溫、加濕設備對其進行養護。

產品詳情

綠色建筑墻板養護窯是將混凝土構件在養護窯中存放，經過靜置、升溫、恒溫、降溫等幾個階段使水泥構件凝固強度達到要求。

設備組成

由窯體、蒸汽系統（或散熱片系統)、溫度控制系統等組成。根據生產需求設置具體養護工位數。其基本結構如下：

（1）由2×4個6層養護位的孔洞組成，其中有2個為進出輸送工位，即共有46個養護位，養護窯有保溫門；

（2）養護窯采用鋼結構支架，窯內安裝滾輪用于輸送及支撐模板；養護溫控系統包括電氣控制系統(**控制器、控制柜)、熱風循環裝置，溫度傳感器等部分。可根據需求適應不同的養護工藝。

功能介紹

立體養護窯窯體是由型鋼組合成框架，框架上安裝有托輪，托輪為模塊化設計。窯體外墻用保溫材料拼合而成，每列構成獨立的養護空間，可分別控制各孔位的溫度。模具在立體養護窯中經過靜置、升溫、恒溫、降溫等幾個階段使預制構件凝固強度達到設計要求。窯體底部設置兩個進出輸送地面混道，模板可沿地面輯道通過。**控制器采用工業級計算機，采用友好的操作界面，便于人機的交互，適合現場使用。養護窯具有較為完善的功能，有工藝溫度的參數設置，如溫度梯度的設置，**溫度的設定等，具有實時溫度的記錄曲線或報表，具有數據的報表打印功能，具有歷史實時記錄溫度的回放等。控制柜由PLC和工業專用溫度控制器，多點溫度傳感器，濕度傳感器、多路數字和模擬信號輸入模塊組成。接收到上位機的工藝參數后，可自行構成閉環的控制系統，根據布置在養護窯內多點的溫度傳感器，采集的不同位置的溫度信號，自動調節蒸養閥門，使蒸養窯內形成一個符合溫度梯度要求的、無溫度階躍變化的溫度環境。

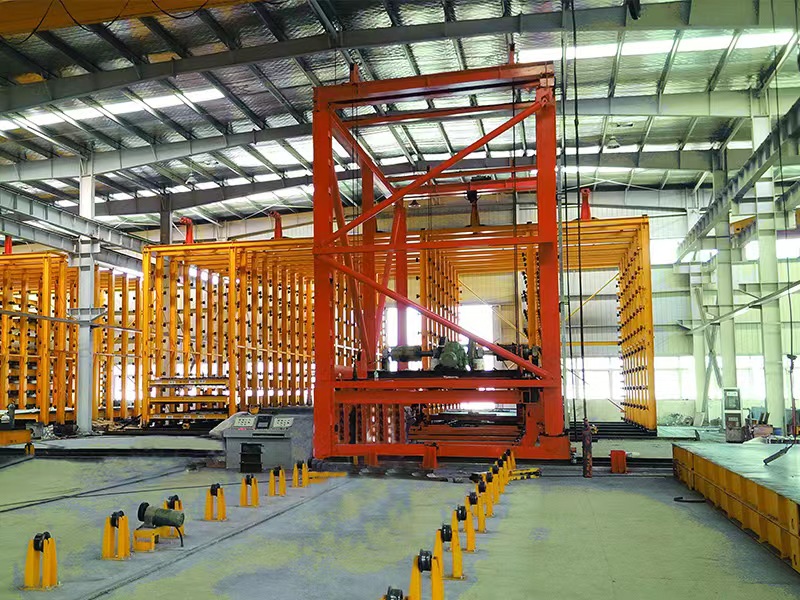

碼垛機將振搗密實的水泥構件及模具送至立體養護窯指定位置，將養護好的水泥構件及模具從養護窯中取出，送回生產線上，輸送到指定的脫模位置。

碼垛機由行走系統，大架、提升系統、吊板輸送架、取/送模機構、縱向定位機構、橫向定位機構、電氣系統等組成。

碼垛機：橫向行走由變頻制動電機驅動，橫向走行裝有夾軌導向裝置、橫向定位裝置，保證橫向走位精度，碼垛車與養護窯重復位置精度不變。模臺存取機移動到將要出模的位置，首先取模機構伸出，將模具勾住伸縮，將模具拉至吊板輸送架能夠驅動模具的位置后，吊板輸送架驅動模臺，到位后，輸送架下落，模臺存取機橫移到正對脫模工位，送至脫模工位。
